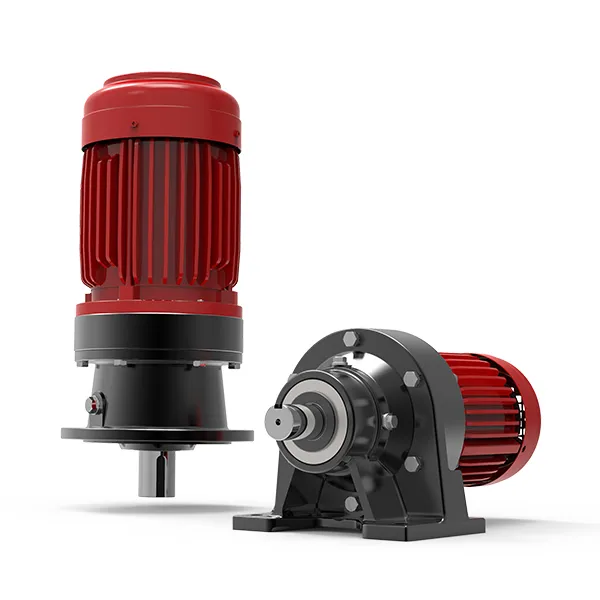

Standard-Zykloidgetriebe für Industrie- und Automatisierungssysteme

  • Hoher Wirkungsgrad
    Zykloidgetriebe für Industrie- und Automatisierungssysteme verwenden ein Wälzkontaktdesign, das Gleitreibung und Vibrationen im Betrieb erheblich reduziert. Da mehrere Zähne gleichzeitig die Last tragen, ist die Drehmomentübertragung gleichmäßiger und der Energieverlust wird minimiert. Der Wirkungsgrad kann bei einstufigen Ausführungen über 96% und bei zweistufigen Konfigurationen etwa 92% erreichen.
  • Hohe Überlastfestigkeit
    Dank des Eingriffs zwischen Zykloidscheibe und Nadelbolzen arbeiten viele Zähne gleichzeitig zusammen – bis zu 67% –, was die Lastverteilung verbessert und Zahnschäden verhindert. Diese Konstruktion verleiht dem Getriebe eine Überlastkapazität von bis zu dem Fünffachen des Nenndrehmoments und bietet zuverlässigen Schutz unter anspruchsvollen Bedingungen.
  • Zuverlässige Qualität und Garantie
    Jede Einheit wird unter strenger Qualitätskontrolle gefertigt, von der Materialbearbeitung bis zur Präzisionsmontage. Der Einsatz von Wälzkontaktübertragung erhöht zusätzlich die Langlebigkeit und Lebensdauer und gewährleistet gleichbleibende Leistung und zuverlässigen Betrieb über die Zeit.
Kostenvoranschlag anfragen
Produkthandbuch
Hauptkomponenten von Zykloidgetrieben
Zykloidgetriebe

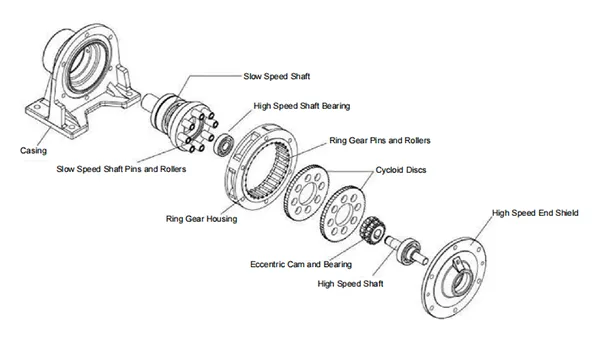

Zykloidgetriebe bestehen aus drei Hauptteilen:

  • Eingangsbaugruppe (Hochgeschwindigkeitswelle): Umfasst Welle, Lager und Wellendichtringe
  • Zykloidgetriebemechanismus: Bestehend aus Zykloidscheibe, Exzenternocken und Nadelbolzen
  • Ausgangsbaugruppe (Niedriggeschwindigkeitswelle): Enthält Abtriebswelle, Stützlager und Wellendichtringe
Übersetzungsverhältnistabelle
Übersetzungsverhältnis Frequenz 50Hz 60Hz
6 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 250 R.P.M 300 R.P.M
8 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 188 R.P.M 225 R.P.M
11 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 136 R.P.M 164 R.P.M
13 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 115 R.P.M 138 R.P.M
15 Eingangsdrehzahl 1500 R P M 1800 R P M
Ausgangsdrehzahl 100 R.P.M 120 R.P.M
17 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 88.2 R.P.M 106 R.P.M
21 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 71.4 R.P.M 85.7 R.P.M
25 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 60 R.P.M 72 R.P.M
29 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 51.7 R.P.M 62.1 R.P.M
35 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 42.9 R.P.M 51.4 R.P.M
43 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 34.9 R.P.M 41.9 R.P.M
51 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 29.4 R.P.M 35.3 R.P.M
59 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 25.4 R.P.M 30.5 R.P.M
71 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 21.1 R.P.M 25.4 R.P.M
87 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 17.2 R.P.M 20.7 R.P.M
119 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 12.6 R.P.M 15.1 R.P.M
143
(13×11)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 10.5 R.P.M 12.6 R.P.M
165 (15×11) Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 9.1 R.P.M 10.9 R.P.M
195
(15×13)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 7.7 R.P.M 9.2 R.P.M
231
(21×11)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 6.5 R.P.M 7.8 R.P.M
273
(21×13)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 5.5 R.P.M 6.6 R.P.M
319
(29×11)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 4.7 R.P.M 5.6 R.P.M
377
(29×13)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 4.0 R.P.M 4.8 R.P.M
473
(43×11)		 Eingangsdrehzah 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 3.2 R.P.M 3.8 R.P.M
559
(43×13)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 2.7 R.P.M 3.2 R.P.M
649
(59×11)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 2.3 R.P.M 2.8 R.P.M
731
(43×17)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 2.1 R.P.M 2.5 R.P.M
841
(29×29)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 1.8 R.P.M 2.1 R.P.M
1003
(59×17)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 1.5 R.P.M 1.8 R.P.M
1247
(43×29)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 1.2 R.P.M 1.4 R.P.M
1849
(43×43)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 0.81 R.P.M 0.97 R.P.M
1479
(87×17)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 1.0 R.P.M 1.2 R.P.M
2065
(43×29)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 0.73 R.P.M 225 R.P.M
2537
(59×43)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 0.59 R.P.M 0.71 R.P.M
3481
(59×59)		 Eingangsdrehzahl 1500 R.P.M 1800 R.P.M
Ausgangsdrehzahl 0.43 R.P.M. 0.52 R.P.M.
3045
(87×35)		 Eingangsdrehzahl 1500 R.P.M. 1800 R.P.M.
Ausgangsdrehzahl 0.49 R.P.M. 0.59 R.P.M.
4437
(87×51)		 Eingangsdrehzahl 1500 R.P.M. 1800 R.P.M.
Ausgangsdrehzahl 0.34 R.P.M. 0.41 R.P.M.
5133
(87×59)		 Eingangsdrehzahl 1500 R.P.M. 1800 R.P.M.
Ausgangsdrehzahl 0.29 R.P.M. 0.35 R.P.M.
7569
(87×87)		 Eingangsdrehzahl 1500 R.P.M. 1800 R.P.M.
Ausgangsdrehzahl 0.20 R.P.M. 0.24 R.P.M.
6177
(87×71)		 Eingangsdrehzahl 1500 R.P.M. 1800 R.P.M.
Ausgangsdrehzahl 0.24 R.P.M. 0.29 R.P.M.
Benötigen Sie zuverlässige Antriebslösungen für Ihre Anwendung?

Sprechen Sie mit unseren Experten und finden Sie das Getriebe oder Untersetzungsgetriebe, das zu Ihrem System passt.

Warum wir

Transcyko ist spezialisiert auf die Konstruktion und Herstellung von Industriegetrieben und Untersetzungsgetrieben. Mit über 40 Jahren Erfahrung in der Getriebeherstellung liefern wir präzise Antriebslösungen für die Kunststoff-, Kautschuk-, Chemie-, Metallurgie-, Automatisierungs- und Energieindustrie. Unsere 40.000 m² großen Fertigungsanlagen in Nanjing und Taiwan ermöglichen eine Großserienproduktion von bis zu 60.000 hochpräzisen Untersetzungsgetrieben jährlich.

  • Warum wirÜber 40 Jahre Erfahrung in der Getriebeherstellung
  • Warum wirEnge Zusammenarbeit mit dem Industrial Technology Research Institute (ITRI)
  • Warum wirFortschrittliche Bearbeitungs- und Prüfausrüstung aus Deutschland und Japan
  • Warum wirZertifiziert nach ISO 9001, ISO 14001, ISO 45001 und ISO 50001
  • Warum wirLangfristige Zusammenarbeit mit globalen Distributoren

Zykloidgetriebe, auch als Zykloidantriebe bekannt, sind Präzisionsübertragungssysteme, die für hohes Drehmoment und präzise Bewegung bei minimalem Spiel ausgelegt sind. Sie arbeiten über einen Exzentermechanismus, der Zykloidscheiben antreibt, die mit Nadelbolzen im Gehäuse in Eingriff stehen. Diese Bewegung wandelt die Eingangsdrehung des Motors in einen stabilen, drehzahlreduzierten Abtrieb um und ermöglicht gleichmäßige Kraftübertragung und konstante Leistung.

Zykloidgetriebe bieten eine kompakte Bauweise, hohe Übersetzungsverhältnisse und starke Tragfähigkeit. Sie zeichnen sich zudem durch geringes Spiel und hervorragende Stoßfestigkeit aus – ideal für Ausrüstungen, die präzise Positionierung, gleichmäßige Bewegung und zuverlässige Leistung unter schweren oder wechselnden Lasten erfordern.

Die Auswahl des richtigen Getriebes erfordert die Berücksichtigung des erforderlichen Drehmoments, des Übersetzungsverhältnisses, des verfügbaren Einbauraums und der Arbeitsumgebung. Ebenso wichtig ist die Bewertung der Lastart, des Arbeitszyklus und der Betriebsbedingungen, um effizienten Betrieb und langfristige Zuverlässigkeit sicherzustellen.

Die Eingangswelle überträgt die Rotationsenergie vom Motor in das Getriebe und leitet die Exzenterbewegung im Inneren ein. Ihre Präzision, Balance und Ausrichtung haben einen direkten Einfluss auf Wirkungsgrad, Stabilität und Gesamtlebensdauer des Getriebes.
