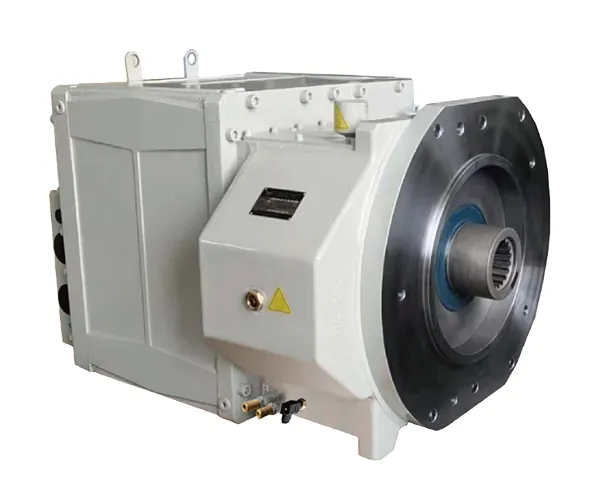

    Kompaktgetriebe (Kompakt-Motorgetriebe)

    Industriegetriebe zum Antrieb von Kunststoffmaschinen, Mischern, Kugelmühlen, Schreddern und Extrudern

    • Kompaktgetriebe liefern starke Leistung auf begrenztem Raum und bieten eine Leistungsdichte ähnlich der von Hydraulikantrieben, jedoch mit einem saubereren und effizienteren Aufbau. Sie werden häufig in Kunststoffverarbeitungsmaschinen, Mischern, Kugelmühlen, Schreddern und Extrusionslinien eingesetzt.
    • Jede Getriebeeinheit kombiniert vier synchronisierte Drehstrom-Motoren, die um ein zentrales Antriebszahnrad angeordnet sind. Diese Mehrmotoren-Konfiguration hilft, die Lastverteilung auszugleichen, die Belastung der Lager zu reduzieren und einen leisen, stabilen Betrieb unter Dauerlast aufrechtzuerhalten.
    • Kompaktgetriebe verwenden serienmäßig ein integriertes Wasserkühlsystem zur effektiven Wärmeabfuhr im Betrieb. Nur die externen Zu- und Ablaufleitungen werden benötigt – der interne Kühlkreislauf ist bereits integriert, sodass keine zusätzliche Verrohrung erforderlich ist.
    • Jedes Kompaktgetriebe integriert vier Drehstrom-Motoren, die gemeinsam innerhalb desselben Antriebssystems arbeiten. Diese Motoren haben die gleichen elektrischen Eigenschaften wie Standard-Asynchronmotoren und sind daher einfach anzuschließen und zu steuern. Das Antriebssystem arbeitet reibungslos mit Frequenzumrichtern zusammen und ermöglicht eine flexible Drehzahlanpassung. Eingebaute Temperatursensoren bieten Schutz, und optionale Drehgeber können für eine präzisere Drehzahlüberwachung hinzugefügt werden.
    Kostenvoranschlag anfragen
    Produkthandbuch
    Konstruktionsübersicht

    Kompaktgetriebe bestehen aus zwei integrierten Abschnitten: einer Motorbaugruppe und einem Getriebemechanismus, die zusammenwirken, um eine gleichmäßige und effiziente Kraftübertragung zu gewährleisten.

    Kompaktgetriebe (Kompakt-Motorgetriebe)
    Andwendungen

    Ursprünglich für Kunststoffverarbeitungsmaschinen entwickelt, hat sich dieses Kompaktgetriebe zu einer wichtigen Antriebslösung in vielen Branchen entwickelt. Es ist ideal für Ausrüstungen, die hohes Drehmoment und gleichmäßige Leistung erfordern, wie Mischer, Rührer, Kugelmühlen, Schredder und Extruder.

    Technische Daten
    TMG Modell 05 10 20 30/31 60/61 120/121 240/241 400/401 601
    Motorspezifikationen (bei Nennbedingungen) 400V/50Hz/1500rpm
    Nennleistung (kW) 6 18 22 60 88 147 256 440 1000
    Nennstrom I (A) 13.5 37 50 121 176 284 466 810 1760
    Nenndrehmoment M(Nm) 40 120 148 392 576 964 1660 2830 6440
    Betrieb mit Frequenzumrichter 400V/87 Hz/2600rpm
    Maximale Leistung Pmax (kW) 10.5 27 33 90 132 221 384 660
    Nennstrom I(A) 23.5 63 87 210 305 492 810 1660
    Nenndrehmoment M(Nm) 35 105 127 338 496 830 1430 2440
    Getriebespezifikationen Das Abtriebsdrehmoment hängt von Übersetzungsverhältnis und Eingangsleistung ab
    Max. Drehmoment (Stufe 1) (Nm) 500 1500 3000 4000 8000 15000 20000 28000 60000
    Max. Drehmoment (Stufe 2) (Nm) 1200 3000 4000 8000 16000 30000 48000 68000 150000
    Max. Drehmoment (Stufe 3) (Nm) - - - - 16000 30000 48000 160000
    Untersetzungsverhältnis (Stufe 1) 2,5/3,1/3,9/4,9/6,1/7,7/9,6/10,6/12
    Untersetzungsverhältnis (Stufe 2) 11,9/13,8/15/18,8/20/21,5/23,5/27,5/29/33,2/37,2/47,5
    Untersetzungsverhältnis (Stufe 3) 23,5/43,3/45,8/54/66,4/74,4/81,9/84/100,8

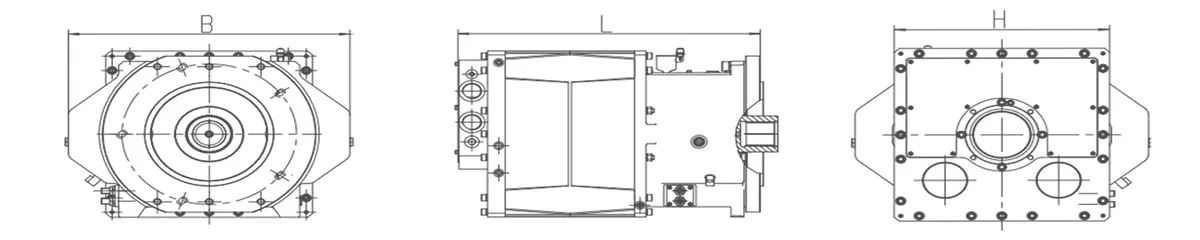

    Gesamtabmessungen

    Modell 05 10 20 30/31 60/61 120/121 240/241 400/401 601
    B(mm) 350 430 470 570 710 870 980 - -
    L(mm) 460 460 485 560 770 880 990 - -
    H(mm) 280 340 380 450 540 630 700 - -
    Gesamtabmessungen
    Benötigen Sie zuverlässige Antriebslösungen für Ihre Anwendung?

    Sprechen Sie mit unseren Experten und finden Sie das Getriebe oder Untersetzungsgetriebe, das zu Ihrem System passt.

    Warum wir

    Transcyko ist spezialisiert auf die Konstruktion und Herstellung von Industriegetrieben und Untersetzungsgetrieben. Mit über 40 Jahren Erfahrung in der Getriebeherstellung liefern wir präzise Antriebslösungen für die Kunststoff-, Kautschuk-, Chemie-, Metallurgie-, Automatisierungs- und Energieindustrie. Unsere 40.000 m² großen Fertigungsanlagen in Nanjing und Taiwan ermöglichen eine Großserienproduktion von bis zu 60.000 hochpräzisen Untersetzungsgetrieben jährlich.

    • Warum wirÜber 40 Jahre Erfahrung in der Getriebeherstellung
    • Warum wirEnge Zusammenarbeit mit dem Industrial Technology Research Institute (ITRI)
    • Warum wirFortschrittliche Bearbeitungs- und Prüfausrüstung aus Deutschland und Japan
    • Warum wirZertifiziert nach ISO 9001, ISO 14001, ISO 45001 und ISO 50001
    • Warum wirLangfristige Zusammenarbeit mit globalen Distributoren

    Industriegetriebe steuern Drehzahl und Drehmoment von rotierenden Anlagen, indem sie das Verhältnis zwischen Antriebs- und Abtriebswelle anpassen. Im Inneren des Getriebes arbeiten Zahnräder unterschiedlicher Größe zusammen, um die Kraft effizient zu übertragen, sodass Maschinen mit der richtigen Drehzahl und Kraft für die jeweilige Anwendung arbeiten können.

    Ein Getriebe ist ein allgemeiner Begriff für jedes Zahnradsystem, das zur Änderung von Drehzahl, Drehmoment oder der Richtung der Kraftübertragung dient. Ein Untersetzungsgetriebe hingegen ist ein spezieller Getriebetyp, der die Drehzahl senkt und gleichzeitig das Drehmoment erhöht. Es wird typischerweise in Anwendungen eingesetzt, die hohes Drehmoment und kontrollierte Bewegung erfordern, wie Förderbänder, Mischer und Hebesysteme. Jedes Untersetzungsgetriebe kann als eine Art Getriebe betrachtet werden, aber nicht alle Getriebe sind als Untersetzungsgetriebe konstruiert.

    Die Wahl hängt von den Drehzahl- und Drehmomentanforderungen der Ausrüstung ab. Wenn die Ausrüstung die Motordrehzahl senken und das Drehmoment erhöhen muss, ist ein Untersetzungsgetriebe die richtige Option. Für Anwendungen, die eine Änderung der Bewegungsrichtung, Drehzahlvariation oder komplexere Drehmomentsteuerung erfordern, ist ein Industriegetriebe besser geeignet. Außerdem sollten Lasttyp, Betriebsstunden und Wartungszugänglichkeit bei der Auswahl des effizientesten Modells für verschiedene Einsatzszenarien berücksichtigt werden.

    Die Ölwartung umfasst die Prüfung der Schmiermittelqualität und die Sicherstellung des korrekten Ölstands. Regelmäßige Ölanalysen helfen, Verunreinigungen oder Alterung frühzeitig zu erkennen, während rechtzeitiger Ölwechsel die Zahnräder schützt, Verschleiß reduziert und die langfristige Zuverlässigkeit des Getriebes gewährleistet.
